1、沈陽國際會展中心，建筑面積10萬余平米，它是一座全面現代化管理的國際化展覽中心。

2、所需設備和數量

根據用戶提供AP數量和分布如表1中所列：無線AP  60個，交換機16個，中繼器4個。

表1

    說明：在工程設計中的主要依據是AP數量以及分布，為了便于適應客觀變化和今后的發展需要，信息點的數量和分布應該預留一定數量和必要的配置。

  3、機房位置

    根據場館實際使用需要和設備配置等要求，網絡輸出引擎核心交換機和服務器等需要設在會展中心機房?jī)?nèi)。

  4、所需要設備型號



     1、國際化組織/國際電工委員會標準ISO/IEC11801：1995《信息技術—用戶房屋綜合布線》；

     2、美國ANSI/TIA-568-A：1995《商務建筑電信布線標準》；

     3、《大樓通信綜合布線系統》（YD/T926.1～3-1997）；

     4、《建筑與建筑群綜合布線系統工程設計規范》（修訂本）（CCECS72：97）；

     5、IEEE 802.3 《快速以太網標準》；

1、基本情況：整個局域網基于以太網技術；

2、開放：采用標準RJ45接口，兼容不同標準產品；

3、靈活；無線接入點可以隨時擴展；

4、可靠：高品質布線，通過標準測試與驗證；

5、采用目前流行，具有一定先進技術五類系統產品；

6、管理：面板、配線架有明顯標識，機房線路管理維護方便。

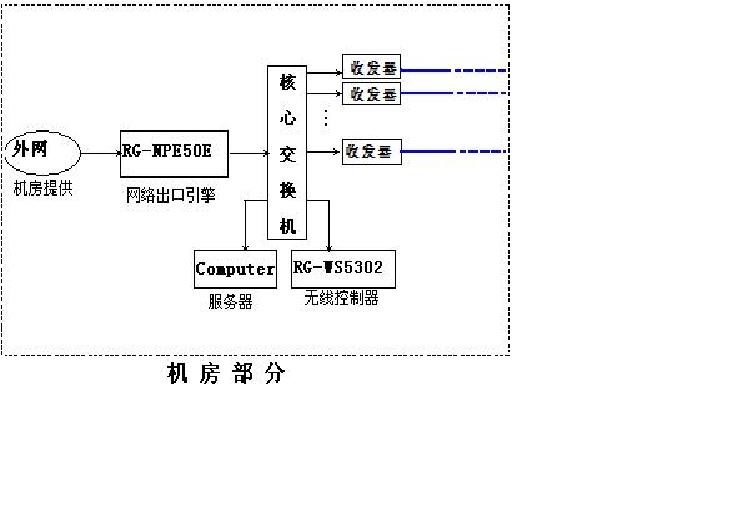

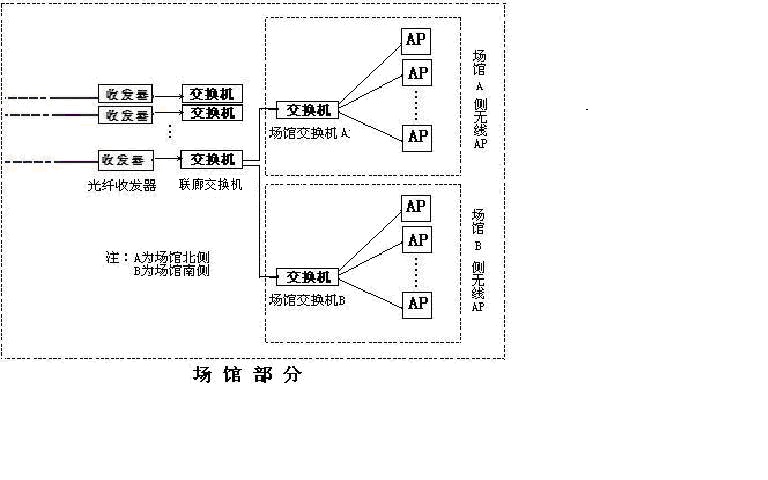

根據本工程設計依據和場館實際需求，綜合布線系統分為計算機網絡機房至光纖總節點（W1E1聯廊商務區）、光纖總節點至各場館聯廊、每個場館的設備線路等三部分組成。其中計算機網絡機房至光纖總節點使用24芯光纖傳輸，光纖總節點至各場館聯廊使用4芯光纖傳輸，場館內部使用4對雙絞線作為信號傳輸。綜合布線系統結構如圖所示：

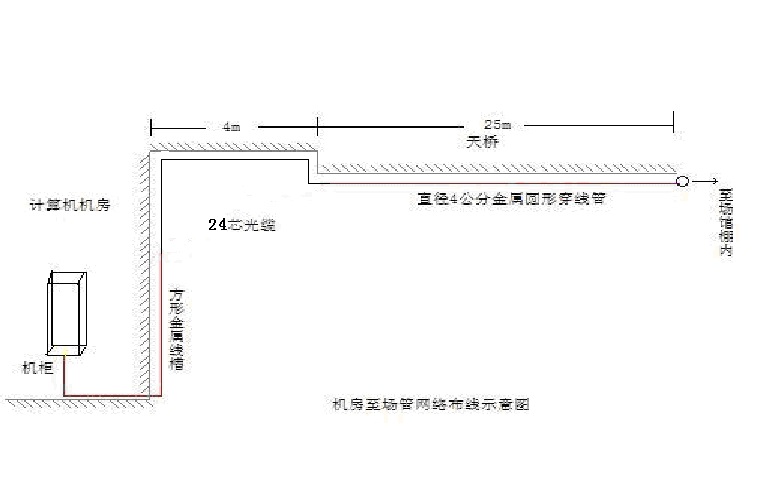

機房?jī)?nèi)部通過地板下方布線到機柜，因外部地溝不具備穿線條件，機房至場館布線須通過室外天橋底端。1根24芯光纜以直徑4公分圓形穿線管形式固定在天橋底端，線槽顏色與天橋相同，這樣整體看上去也比較和諧。此根光纜從聯廊頂棚內穿入，在W1E2商務區上方設置光纖總結點，然后以4芯光纜的形式引向各個場館聯廊。

W1E1檢修口位于W1E1 10號門中間正北30米檢修口處，W1E1的3個AP也在此處。

W2E2檢修口位于W2E2 10號門中間正北35米檢修口處，W2E2的1個AP也在此處。

W3E3檢修口位于E3 10號門正北40米檢修口處，W3E3的1個AP也在此處。

W4E4檢修口位于W4E4 10號門中間檢修口處， W4E4的1個AP也在此處。

     注：W1E1、W2E2、W3E3、W4E4四個配線箱電源是從聯廊東側相應場館落地柜取電。

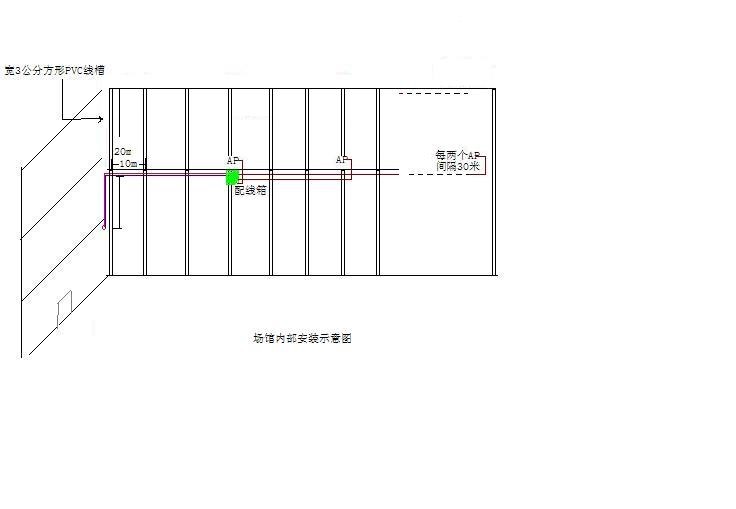

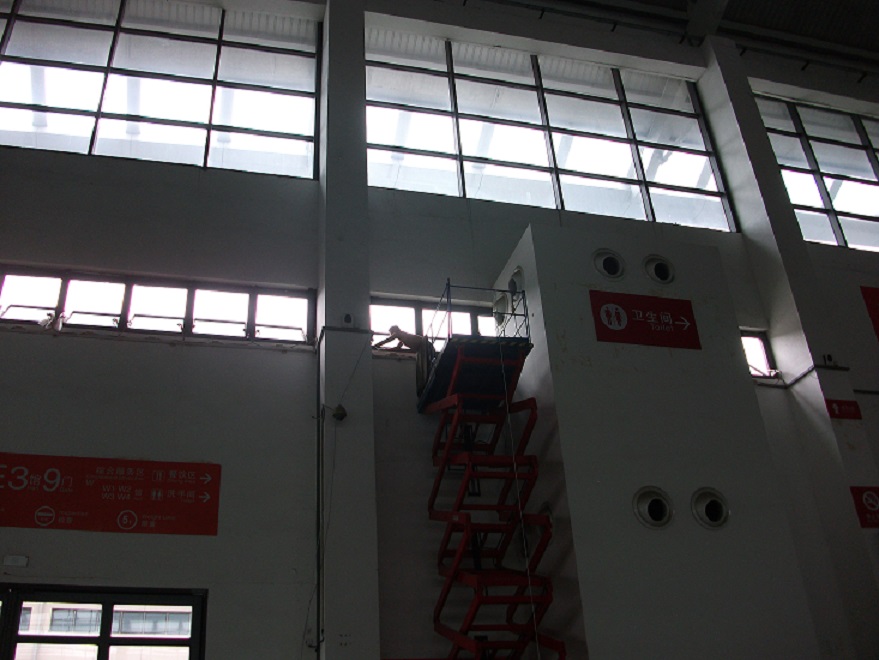

場館內部主要鋪設網線和安裝無線AP，6類雙絞線和電纜從每一個場館的聯廊棚內穿過墻體引向場館墻壁中間部分，場館內所有線路都用扎帶困在氣窗線槽上方，引向AP下路采用寬度為3公分白色方形PVC線槽固定在墻壁上。場館另一側墻配線箱的電纜和數據線同樣通過聯廊棚內引出，場館內兩側墻壁的AP錯位均勻分布，場館的所有無線AP以POE形式從機箱引出一根網線至安裝點。場館具體布線安裝如下圖所示。

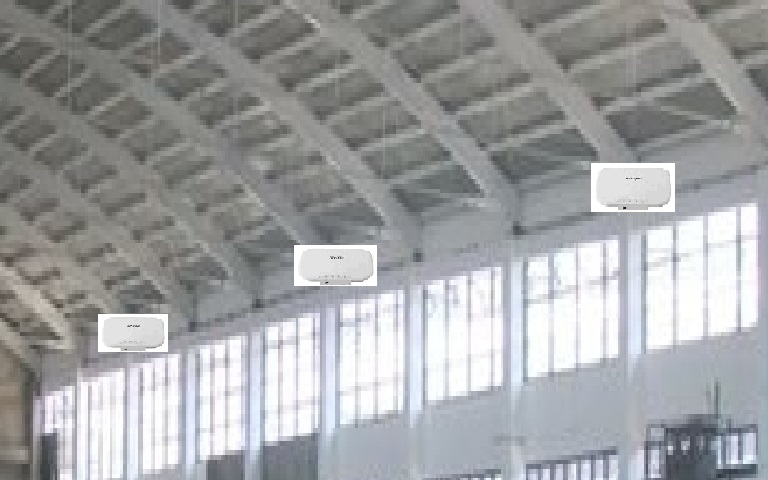

AP安裝位置圖

AP安裝原理圖







1、電纜系統：管線配線架到各信息點：普通電纜線

2、電腦網絡：管線配線架到各信息點：非屏蔽雙絞線（五類線）

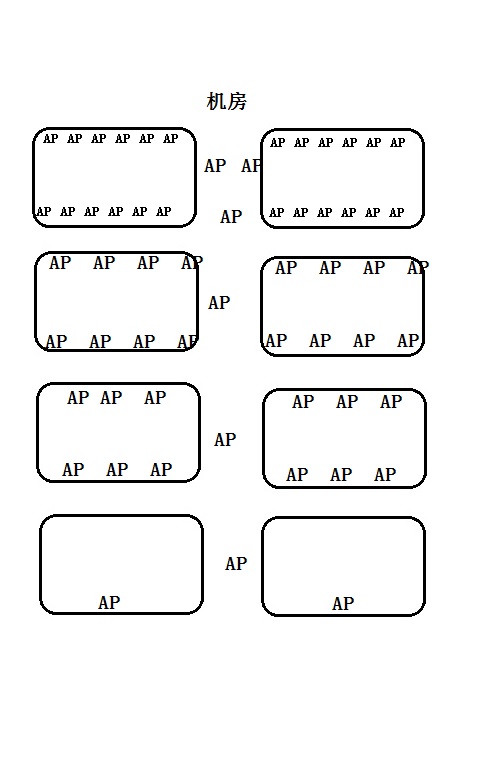

按實際需求每個場館分布的AP數量不同

施工程序  整個工程將分兩個階段施工:

第一階段：機房至各場館光纜鋪設

第二階段：1、機房機柜及場館配線柜的安裝。  2、信息輸出口的安裝。 3、光纜線路系統測試4、場館AP安裝5、場館AP線路鋪設6、聯廊AP安裝7、聯廊AP線路鋪設

計劃工期為15天，

第一天 機房至8個場館光纜線路鋪設

第二天 機房機柜及場館配線柜的安裝

第三天 信息出口安裝測試

第四天 場館及聯廊AP安裝

第五天 場館及聯廊AP安裝

第六天 場館及聯廊AP安裝

第七天 場館及聯廊AP安裝

第八天 場館及聯廊AP安裝

 3、工程開工時間：  2013-7-8
