無線網絡橋接方案概述
無線網絡室外點對點，點對多點，中繼橋接的設計是連接兩個或兩個以上的網絡（尤其是位于不同的大樓內）。室外無線網橋能夠?yàn)閿?shù)據密集型業務或在線視聽?wèi)?yīng)用業務提供較高的數據速率和超大的容量。無線網橋之間的高速鏈接使得用戶能夠以微小的成本獲得比E1/TI線路更快的傳輸速度，不需要價值昂貴且難以安裝的光纖光纜。無線網橋可以將各分支機構連接成一個局域網絡，可以為企業輕松實現ERP，寬帶共享，視頻監控，語音接入等。目前無線網能為用戶提供最大百兆帶寬。
無線局域網系統組成
1.室外無線網橋�？梢允褂脙蓚�(gè)或多個室外無線網橋?qū)⒈舜朔珠_的局域網連接在一起。
2.高增益室外定向或者全向天線。對于室外遠距離站點的無線網絡互連需要配合使用高增益室外定向或者全向天線，定向天線可實現點對點連接，全向天線可實現點對多點的連接。
3.避雷器。為了確保雷雨天氣時無線網絡系統的正常運行，需要使用避雷器裝置。當天饋線系統受到雷擊時（或有高壓磁場）所產生浪涌不進入系統設備，通過接地及時的放掉浪涌來保障系統設備以及工作的安全。
4.功率放大器。在一些情況下需要所有功率放大器來提高更遠距離的覆蓋，我們可以使用500mW的功率放大器。
無線網絡橋接拓?fù)鋱D：

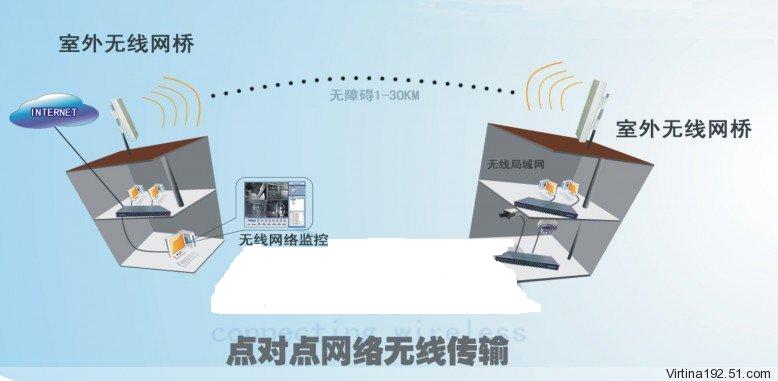

點對點無線局域網橋接方案：（采用兩個定向天線組建無線網）

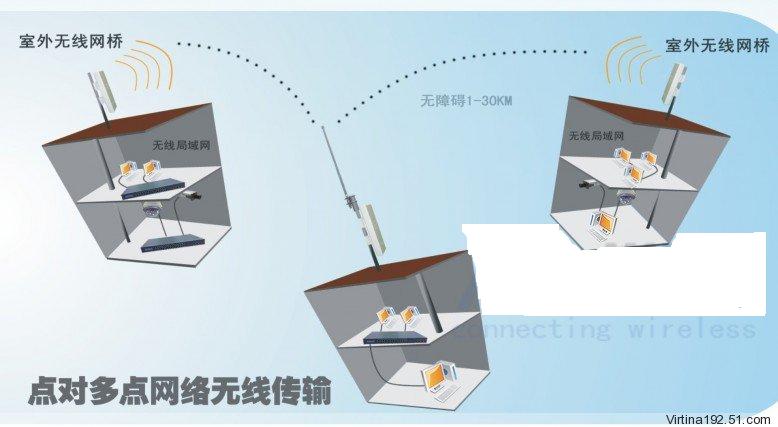

點對多點無線網橋連接：
|
|
天線安裝要求
使用固定支架用以固定安裝室外定向天線或室外全向天線及室外機箱。
1.天線安裝須離開支架1.5米左右，并保證在其通信方向上不會受到支架遮擋；有些情況下需在支架頂端焊接一根避雷針，其高度高于全向天線頂部0.5米左右。
2.有些情況下需安裝更大直徑的柵格拋物面天線，根據現場情況確定安裝支架的具體要求。
|
設備安裝說明
1.室內部分：室內部分由室內供電模塊和24V直流電源組成，室內供電模塊上一端接計算機、HUB、ROUTER或SWITCH，接計算機的時候使用交叉RJ-45線，接其他的使用直通RJ-45線。一端接24V的直流電源，電源一端通過直通RJ-45線接到室外部分的室外供電模塊上。
2.室外部分 這一部分都安裝在室外的固定支架上，天線安裝在上部，無線網橋設備和室外供電模塊安裝在室外防水機箱里。
3.連接室外部分和室內部分的RJ-45線 這根RJ-45線為標準8芯直通線，在室外安裝時應該用PVC管或其他符合室外安裝標準的材料加以保護。該RJ-45線的1、2、3、6芯用來傳送數據，7、8芯用來給設備供電，24V的直流電源從室內向上傳送到室外供電模塊，經室外供電模塊電壓轉換為12V直流電源來給無線網橋設備供電。 |
|
防雷系統的要求
1.安裝擴頻通信設備的站點，應有完善的防雷接地系統。防雷接地標準應符合YD5004-94《數字微波接力通信工程設計規范》、YD2011《微波站防雷與接地設計規范》和YD26《通信局（站）接地設計暫行技術規定》，接地電阻應≤5Ω。所有天線位置應在避雷針的保護角以內；
2.架裝天線的支架或鐵塔應與樓頂接地系統良好連接； |
|
供電條件的準備
1.安裝擴頻通信設備的機房內，應有供設備使用的穩定電源。
2.交流220V供電系統，其供電電壓波動+5%到-10%范圍以內，頻率在47Hz到63Hz以內。
3.機房內應有帶接地線的三芯交流供電插座、以供測試儀表等附屬設備使用。 |
|
與用戶設備的連接
1.與PC機直接連接：從室內供電模塊到PC機之間采用直通的RJ-45線相連。
2.與HUB、交換機、路由器連接：從室內供電模塊到HUB、交換機、路由器之間采用交叉的RJ-45線相連。
3.從樓頂?shù)氖彝夤潭ㄏ涞绞覂?nèi)供電模塊之間采用直通的RJ-45線相連，RJ-45線套裝PVC管保護走線。
