WiMAX技術作為無線寬帶城域網標準，在非視距傳輸及頻譜利用效率方面較以前的3.5GHzMMDS產品具有較大優勢。而作為下一代網絡的核心之一，基于IP網絡的軟交換技術在綜合業務接入、QoS等級保證方面也已經非常成熟，即將替代現有的PSTN設備。本文通過介紹幾種不同WiMAX無線環境下接入軟交換IAD性能測試的結果，為運營商“最后一公里”的綜合業務接入提供一種靈活、便捷的解決方案。

為實現各地提升城市形象、改善城市環境的目標，越來越多的通信、電力架空桿線等都將會入地，并且對于新城區、開發區等地方，在一開始規劃時，都不會允許有架空桿線的存在，這對于基礎電信運營商接入網的建設來說是一大難題。尤其是新進入的固網運營商，沒有任何接入網資源，即使市政部門允許建設地下管道，其投資不但非常昂貴，而且是不可逆的。因此，各運營商都在尋找新的接入手段來替代有線接入，而新的接入手段必須滿足方便、快捷、投資省的條件，才會被運營商們所接受。在WIMAX環境下，通過接入軟交換IAD為用戶提供語音及數據綜合業務便是一個非常好的解決方案。

網絡拓撲圖及測試環境

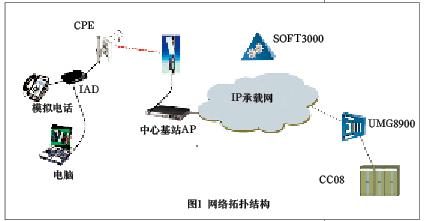

網絡拓撲結構如圖1所示

在本次測試中，室外型CPE距WiMAX基站約2公里左右，可滿足視距、非視距等不同的傳輸條件，IAD配置有一個RJ11和一個RJ45接口，可分別接入普通話機及數據終端設備，采用靜態公網IP地址認證的方式（IAD可采用DHCP、靜態IP、PPPoE等不同認證接入方式）。設置CPE上下行帶寬各為2Mbit/s。

當IAD用戶與PSTN用戶通信時，IAD用戶通過WIMAX無線鏈路接入IP承載網，由媒體網關控制器（華為SOFT3000）控制，將媒體流送至綜合媒體網關（華為UMG8900），UMG8900與PSTN程控交換機（華為CC08）之間具有直達電路，完成通信。

IAD用戶之間進行語音通信時則由媒體網關控制器（華為SOFT3000）控制，通過IP承載網完成通信。

不同信號環境下的測試結果

為達到最佳接入效果，WiMAX可根據不同的無線環境自動調節傳輸信號的調制方式。在信號條件較好的情況下（一般為純視距傳輸或少部分遮擋），采用頻譜利用率較高的QAM調制方式；在有部分遮擋時，采用QPSK調制方式；在完全遮擋，僅靠反射及折射方式傳播時，使用BPSK調制方式。

1CPE與基站之間視距傳輸，采用QAM調制方式

測試結果顯示，在CPE與基站之間純視距傳輸并采用QAM調制方式時，無線側的時延為29ms，無丟包。若不進行數據下載，通話效果良好，與普通的PSTN電話并無區別，單路語音所占的帶寬為90kHz左右。在測速網站上一邊下載數據（即時傳輸速率基本達到2Mbit/s），一邊通話時，由于IAD采用了QOS優先級保證機制，語音效果較danchun通話時基本無異。

此種環境下，中心站及CPE的接收信號強度一般為-78dBm以上，CINR值（載干比）一般在15以上。

2CPE與基站之間有遮擋但不很嚴重，采用QPSK調制方式

測試結果顯示，在CPE與基站之間有遮擋但不很嚴重時，采用QPSK調制方式，由于部分信號要經過折射、反射才能到達基站及CPE，無線側的時延為49ms，較QAM調制時要增加不少，但無丟包。此時通話效果仍然很良好，進行數據下載時仍能達到2Mbit/s，雖然在同時通話話音效果有些下降，但能接受。

此種環境下，中心站接收信號強度一般為-87dBm以上，CPE的接收信號強度則不能小于-82dBm，CINR值（載干比）一般在8-13之間。

3CPE與基站之間遮擋嚴重，僅靠反射、折射等其它方式傳播時，接收信號強度較弱，干擾較大，使用BPSK調制方式。

測試結果顯示，在CPE與基站之間有嚴重遮擋，采用BPSK調制方式時，無線側的時延為46ms，較QAM調制時要增加不少，與QPSK調制時相差不多，此時基站接收信號強度為-90dBm，CPE接收信號強度為-85dBm，為不丟包時的最小值（接收信號強度一旦小于以上兩個數據，并且CINR值小于6，將會產生丟包現象），并且下載速率已不能達到2Mbit/s，為1.2Mbit/s左右。此時單獨進行語音通話時效果仍然良好，但在下載數據的同時進行通話效果較差。

由于在BPSK調制方式下，基站及CPE的接收信號強度已經較弱，在天氣發生變化時（陰天及下雨時信號衰落較大），其接收信號強度及CINR值將會下降很快，極有可能會造成丟包及時延過大等問題，從而影響通話質量。因此，在接入語音用戶時，建議信號調制方式應盡量在QAM、QPSK下，CPE的接收信號強度要大于-81dBm，中心站的接收信號強度要大于-85dBm，CINR值要大于8。

總結

由于測試地點及環境較為固定，在實際應用中可能還會出現其它方面的一些問題，尤其是接入環境較差的條件下，接收信號強度及CINR值變會發生很大起伏。但從以上測試結果可以看出，由于采用了OFDM技術，在非視距傳輸及頻譜利用率方面，WiMAX同其它的MMDS3.5GHz產品相比具有很大的優勢，另外基于軟交換的IAD在時延及帶寬方面也具有良好的適應性，并且具有較強的QoS保證，因此WiMAX+軟交換IAD非常適合有線進入較為困難且成本較高的開發區、中小企業園區等地區，為解決運營商的“最后一公里”接入問題提供了一種很好的解決方案。
